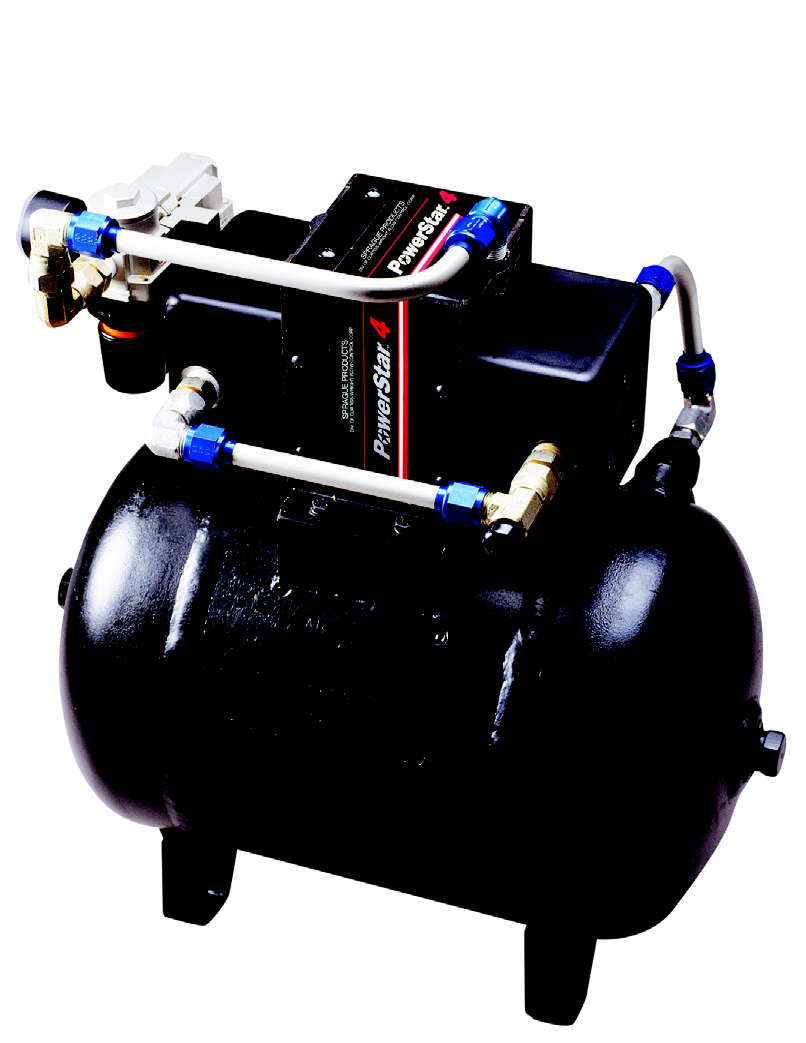

HIP PowerStar 4 Air Amplifiers
HIP PowerStar 4 Air Amplifiers, diferansiyel alanlar prensibini uygulayarak yüksek çıkış basınçları geliştirir.
Gelen hava basıncını yükselten küçük alanlı bir hava pistonunu tahrik eden geniş alanlı bir hava motoru pistonuna (düşük 10-125 psi basınçlarda hava tahrikli) sahiptir.
Hava çıkış basıncı, hava motoru pistonunun alanı, küçük yüksek basınçlı pistonun alanı ve uygulanan tahrik hava basıncı arasındaki oranla belirlenir.
Hava motoru pistonunun küçük alanlı pistonla ilişkisi Hava Yükseltici Oranı olarak adlandırılır.
Hava motoru pistonunun küçük alanlı pistonla ilişkisi Hava Yükseltici Oranı olarak adlandırılır.
Çalışırken, PowerStar 4 Air Amplifiers AA4P4AA4 modeli 125 psi giriş hava basıncı (hava motorunda) kullanarak maksimum 600 psi hava çıkış basıncı üretebilir (500 psi değerinde bir ASME tankına sahip P4AA4PCT ve AA4P4AA4PCT modellerinde 500 psi ile sınırlıdır). 100 psi giriş hava basıncında, Air Amplifier 450 psi çıkış hava basıncı üretebilir; 50 psi giriş basıncında, 300 psi çıkış hava basıncı üretebilir.
Kesintisiz çizgiler, çeşitli tahrik havası basınçlarında yaklaşık akışları gösterir. Noktalı çizgiler scfm cinsinden hava tüketimini gösterir.
Tüm PowerStar 4 Air Amplifiers, besleme küçük dahili sızıntının üstesinden gelmek ve hava motoru bölümündeki hava seçici valfi çalıştırmak için yeterli olduğu sürece düşük hava hacimlerinde çalışacaktır.
Not: Çoğu hava kompresörü 100 psi'de beygir gücü başına 4-5 scfm basınçlı hava üretir. Örnek olarak, 100 psi (6,8 bar) tahrik havasıyla, hava amplifikatörü 200 psi (14 bar) çalışma basıncında 30 scfm tüketir ve 3,5 scfm çıkış akışı üretir. *Not: 450 psi (31,5 bar) üzerindeki uygulamalar için fabrikaya danışın.
Not: Çift uçlu ünitelerdeki durma koşulları, hava motoru basıncının ön şarjdan %10 daha düşük ayarlanmasıyla en iyi şekilde elde edilir. Not: Çoğu hava kompresörü 100 psi'de beygir gücü başına 4-5 scfm basınçlı hava üretir. Örnek olarak, 100 psi (6,8 bar) tahrik havasıyla, PowerStar 4 Air Amplifiers 200 psi (14 bar) çalışma basıncında 30 scfm tüketir ve 3,5 scfm çıkış akışı üretir.
Not: 450 psi (31,5 bar) üzerindeki uygulamalar için satış ekibimize danışın (info@mylabmarket.com)
