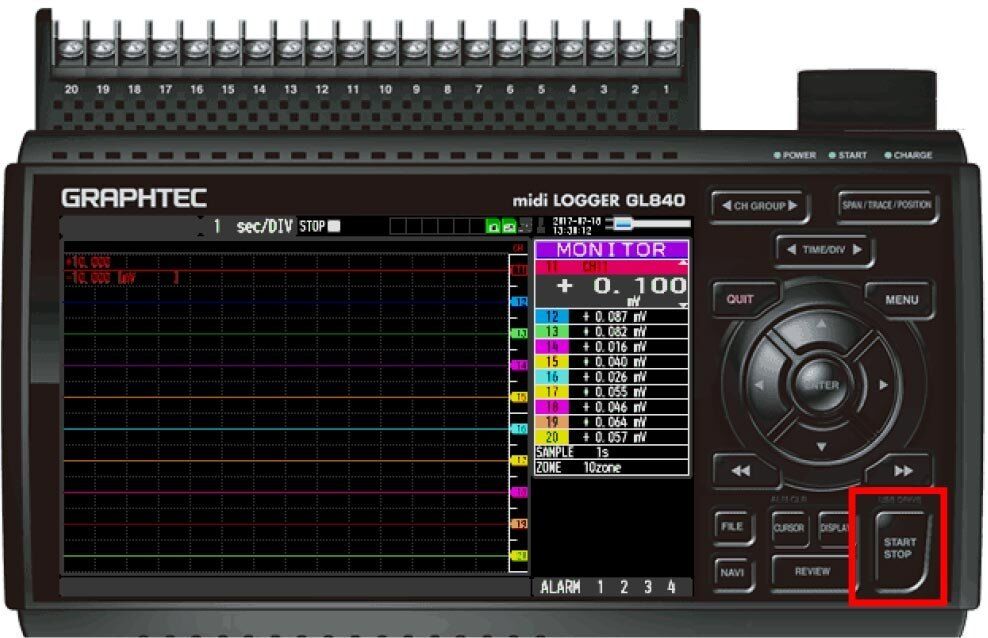

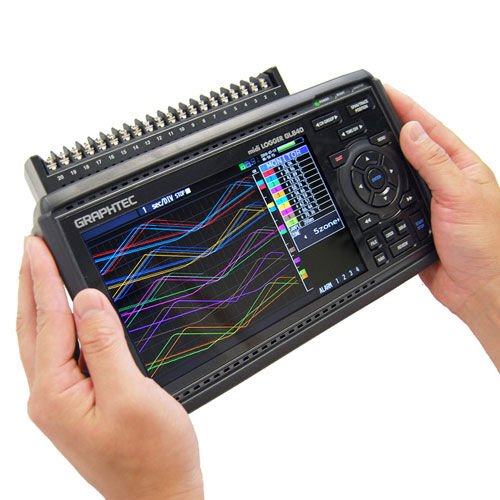

GRAPHTEC GL840 Veri Kayıt Cihazı Teknik Özellikler

GRAPHTEC GL840, çok kanallı veri kaydı ve endüstriyel ölçüm uygulamaları için tasarlanmış gelişmiş bir veri kayıt cihazıdır. İki farklı modelle sunulur: GL840-M (çoklu girişler için) ve GL840-WV (yüksek voltaj dayanımı için). Kompakt yapısı, genişletilebilir kanal kapasitesi ve çok yönlü bağlantı seçenekleriyle laboratuvarlardan saha uygulamalarına kadar geniş bir kullanım alanına sahiptir. Aşağıda cihazın temel teknik özellikleri yer almaktadır:

Genel Özellikler

• Ekran: 7 inç TFT renkli LCD, yüksek çözünürlüklü ve kullanıcı dostu arayüz
• Kanal Sayısı: Standart 20 analog giriş kanalı, opsiyonel genişletme ile 200 kanala kadar
• Veri Kayıt Türü: Sürekli veya tetikleme bazlı veri kaydı
• Örnekleme Hızı: 10 ms’den 1 saate kadar (kanal sayısına bağlı olarak değişir)
• Hafıza: 4 GB dahili flash bellek + 32 GB’a kadar SD kart desteği (SDHC)

Giriş/Çıkış Özellikleri

• Giriş Türleri:
  • GL840-M: Termokupl (J, K, T, R, S, B, E, N, W), RTD (Pt100, Pt1000), 20 mV - 60 V, 0-20 mA (şant direnci ile)
  • GL840-WV: 20 mV - 100 V, yüksek voltaj dayanımı ve hassas sıcaklık ölçümü
• Dijital Girişler: 4 lojik veya darbe kanalı (opsiyonel kablo ile)
• Doğruluk: ±%0.1 (voltaj), ±0.5°C (termokupl, K tipi, 100°C’de)
• İzolasyon: Kanal başına tam izolasyon, gürültüden etkilenmez

İletişim ve Bağlantı

• Bağlantı Seçenekleri: USB, Ethernet, opsiyonel kablosuz LAN (B-568 modülü ile)
• Veri Aktarımı: Dahili bellek veya SD kart üzerinden PC’ye aktarım
• Protokoller: Web sunucusu ve FTP desteği ile uzaktan izleme
• Güç Kaynağı: 100-240V AC adaptör, opsiyonel batarya (B-569, 6 saate kadar)

Fiziksel ve Çevresel Özellikler

• Boyutlar: 240 x 158 x 52.5 mm (standart terminal ile)
• Ağırlık: Yaklaşık 1 kg (konfigürasyona bağlı)
• Koruma Sınıfı: IP50 (toz koruması)
• Çalışma Sıcaklığı: 0°C ila 45°C

Kullanım Avantajları

GRAPHTEC GL840, çoklu giriş türlerini destekleyen esnek yapısıyla sıcaklık, voltaj, nem, darbe ve lojik sinyallerin kaydında üstün performans sunar. GL840-M modeli, çok kanallı sıcaklık ölçümleri için idealken, GL840-WV modeli yüksek voltajlı batarya testleri ve hassas ölçümler için uygundur. 200 kanala kadar genişletilebilen yapısı, büyük ölçekli projelerde kullanım kolaylığı sağlar. Kablosuz LAN seçeneği ve Ethernet bağlantısıyla uzaktan izleme ve veri aktarımı imkanı sunar. Dahili 4 GB hafıza ve SD kart desteği, uzun süreli kayıtlar için yeterlidir.

Bu cihaz, laboratuvar testleri, batarya izleme, çevresel ölçümler ve endüstriyel otomasyon gibi alanlarda güvenilir bir çözümdür.
